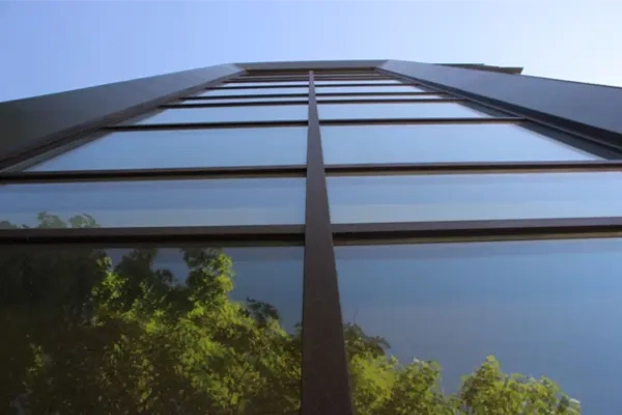

مولیون و ترنزوم کرتین وال چیست و چه نقشی در نمای ساختمان دارند؟

در سیستم های نمای شیشه ای، کرتین وال یکی از مهم ترین روش های اجرای پوسته خارجی ساختمان به شمار می رود. این سیستم علاوه بر ایجاد ظاهر مدرن و یکپارچه، وظیفه محافظت از ساختمان در برابر باد، باران، تغییرات دمایی و عوامل محیطی را نیز بر عهده دارد. با این حال، عملکرد درست کرتین وال فقط به شیشه وابسته نیست، بلکه به اجزای سازه ای آن نیز بستگی دارد. در میان این اجزا، مولیون و ترنزوم از اصلی ترین بخش های تشکیل دهنده هستند.

وقتی درباره طراحی و اجرای نمای شیشه ای صحبت می شود، شناخت دقیق مولیون و ترنزوم کرتین وال اهمیت زیادی پیدا می کند. این دو جزء، اسکلت اصلی نگهدارنده نمای کرتین وال را تشکیل می دهند و بدون آنها امکان انتقال بار، تثبیت پنل ها و ایجاد شبکه منظم در نما وجود ندارد. به بیان ساده، شیشه ها و سایر اجزای پرکننده روی ساختاری نصب می شوند که توسط مولیون ها و ترنزوم ها شکل گرفته است.

در این مقاله به صورت تخصصی بررسی می کنیم که مولیون و ترنزوم در کرتین وال دقیقا چه هستند، چه تفاوتی با هم دارند، چه وظایفی بر عهده دارند و در طراحی، اجرا و انتخاب آنها باید به چه نکاتی توجه شود. اگر در حوزه ساختمان، نما، طراحی یا اجرا فعالیت دارید، آشنایی با این مفاهیم کاملا ضروری است.

مولیون در کرتین وال چیست؟

مولیون به عضو عمودی اصلی در ساختار کرتین وال گفته می شود. این قطعه معمولا به صورت قائم از بالا به پایین امتداد پیدا می کند و نقش مهمی در شکل گیری چارچوب اصلی نما دارد. مولیون ها به سازه اصلی ساختمان متصل می شوند و بارهای وارد بر نمای کرتین وال را دریافت و منتقل می کنند.

در بیشتر سیستم ها، مولیون ها از جنس آلومینیوم اکسترود شده ساخته می شوند، زیرا آلومینیوم در کنار وزن مناسب، مقاومت خوبی در برابر خوردگی و شرایط جوی دارد. البته بسته به نوع پروژه، ابعاد دهانه ها، ارتفاع ساختمان و بارهای وارده، طراحی مقطع مولیون می تواند متفاوت باشد.

در بحث مولیون و ترنزوم کرتین وال باید توجه داشت که مولیون فقط یک عضو نگهدارنده ساده نیست. این قطعه در پایداری کلی نما، کنترل تغییر شکل، انتقال بار باد و حتی مدیریت آب و رطوبت نقش دارد. انتخاب نادرست مقطع یا فاصله گذاری نامناسب مولیون ها می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

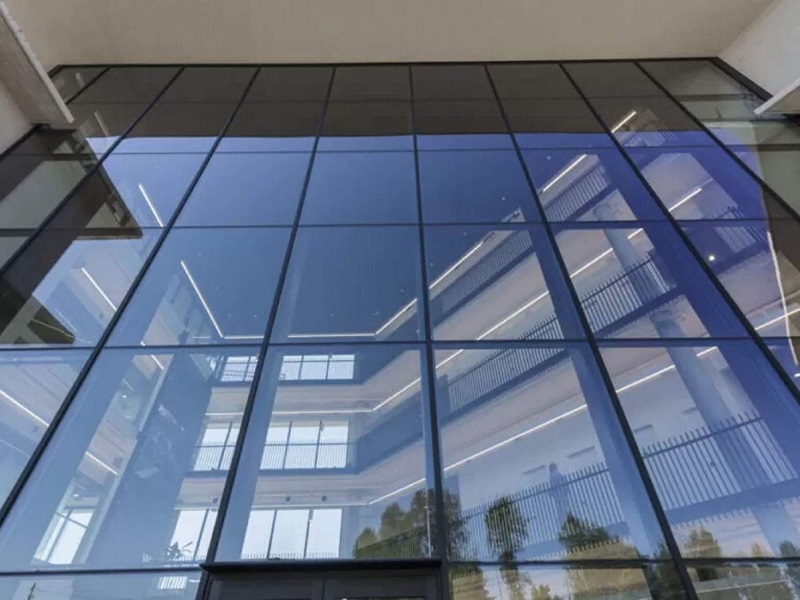

ترنزوم در کرتین وال چیست؟

ترنزوم عضو افقی در ساختار کرتین وال است که بین مولیون های عمودی قرار می گیرد. این قطعه شبکه افقی نما را شکل می دهد و باعث می شود پنل های شیشه ای یا سایر متریال های پرکننده در جای خود تثبیت شوند. ترنزوم ها به مولیون ها متصل می شوند و در واقع چارچوب های مستطیلی یا مربعی نما را تکمیل می کنند.

ترنزوم علاوه بر نگهداری پنل ها، در تقسیم بندی بار و افزایش صلبیت موضعی سیستم نیز موثر است. بسته به طراحی نما، فاصله طبقات، ابعاد پنل ها و جزئیات معماری، تعداد و محل قرارگیری ترنزوم ها می تواند متفاوت باشد. در بعضی پروژه ها، ترنزوم ها به گونه ای جانمایی می شوند که خطوط افقی نما را برجسته تر نشان دهند.

درک درست مولیون و ترنزوم کرتین وال زمانی کامل می شود که بدانیم ترنزوم فقط مکمل بصری مولیون نیست، بلکه بخشی از شبکه مهندسی شده نما است. این عضو در توزیع مناسب نیروها، کنترل تغییرات ابعادی و اجرای دقیق پنل ها نقش کلیدی دارد.

تفاوت مولیون و ترنزوم در کرتین وال

اصلی ترین تفاوت این دو عضو در جهت قرارگیری آنها است. مولیون به صورت عمودی اجرا می شود، در حالی که ترنزوم به صورت افقی بین مولیون ها قرار می گیرد. همین تفاوت ساده از نظر اجرایی و سازه ای باعث می شود هر کدام وظایف مشخصی در سیستم داشته باشند.

مولیون ها معمولا اعضای اصلی انتقال بار به سازه هستند و بارهای ناشی از وزن نما، فشار و مکش باد و بعضی نیروهای جانبی را به براکت ها و سازه اصلی منتقل می کنند. در مقابل، ترنزوم ها بیشتر در تثبیت پنل ها، ایجاد تقسیم بندی و انتقال بخشی از بارها به مولیون ها نقش دارند.

در طراحی مولیون و ترنزوم کرتین وال نمی توان این دو را جدا از هم بررسی کرد. هر دو عضو بخشی از یک شبکه یکپارچه هستند و عملکرد نهایی نما به هماهنگی میان آنها وابسته است. اگرچه نقش مولیون معمولا از نظر سازه ای پررنگ تر است، اما حذف یا طراحی ضعیف ترنزوم نیز می تواند باعث افت عملکرد کل سیستم شود.

نقش مولیون و ترنزوم در تحمل بار

نمای کرتین وال یک پوسته غیر باربر از نظر بار مرده سازه اصلی است، اما خود این نما باید در برابر بارهای مختلف مقاومت کند. این بارها شامل وزن اجزای نما، فشار و مکش باد، حرکات ناشی از انبساط و انقباض حرارتی و در برخی شرایط ارتعاشات ناشی از حرکت ساختمان هستند. مولیون و ترنزوم مسئول مدیریت این بارها در سطح نما هستند.

مولیون ها بارهای قائم و بخش مهمی از نیروهای جانبی را دریافت کرده و از طریق اتصالات به سازه اصلی منتقل می کنند. ترنزوم ها نیز با اتصال به مولیون ها، بار پنل های بین دو عضو عمودی را جمع آوری و توزیع می کنند. در نتیجه، این دو عضو با همکاری یکدیگر باعث می شوند بارها به شکل کنترل شده در سیستم حرکت کنند.

در بررسی مولیون و ترنزوم کرتین وال باید به این نکته توجه کرد که ابعاد، شکل مقطع، ضخامت، نوع اتصال و فاصله این اجزا مستقیما بر میزان خیز، پایداری و ایمنی نما اثر می گذارد. هرچه ارتفاع ساختمان بیشتر و فشار باد شدیدتر باشد، دقت طراحی این اعضا اهمیت بیشتری پیدا می کند.

بیشتر بخوانید: نحوه نخ انداختن توری پلیسه پنجره

مولیون و ترنزوم چگونه به سازه متصل می شوند؟

مولیون ها معمولا از طریق براکت ها و اتصالات فلزی به لبه دال، تیر یا ستون متصل می شوند. این اتصالات باید به گونه ای طراحی شوند که هم بارها را به درستی منتقل کنند و هم امکان حرکات کنترل شده ناشی از انبساط، نشست یا تغییر شکل سازه را فراهم آورند. در بسیاری از پروژه ها، بخشی از اتصال ثابت و بخشی متحرک در نظر گرفته می شود.

ترنزوم ها معمولا به مولیون ها وصل می شوند و اتصال آنها می تواند پیچ و مهره ای، کلیپسی یا بر اساس جزئیات اختصاصی سیستم باشد. نوع اتصال باید به گونه ای باشد که نصب دقیق، آب بندی مناسب و انتقال مطمئن نیروها را تضمین کند. ضعف در اتصالات می تواند باعث لقی، نشت آب یا اختلال در همراستایی پنل ها شود.

در سیستم مولیون و ترنزوم کرتین وال کیفیت اجرای اتصالات به اندازه خود پروفیل ها مهم است. حتی اگر بهترین مقاطع انتخاب شوند، اما براکت ها و جزئیات نصب به درستی اجرا نشوند، نما در برابر باد، نفوذ آب و تغییرات حرارتی عملکرد مطلوبی نخواهد داشت.

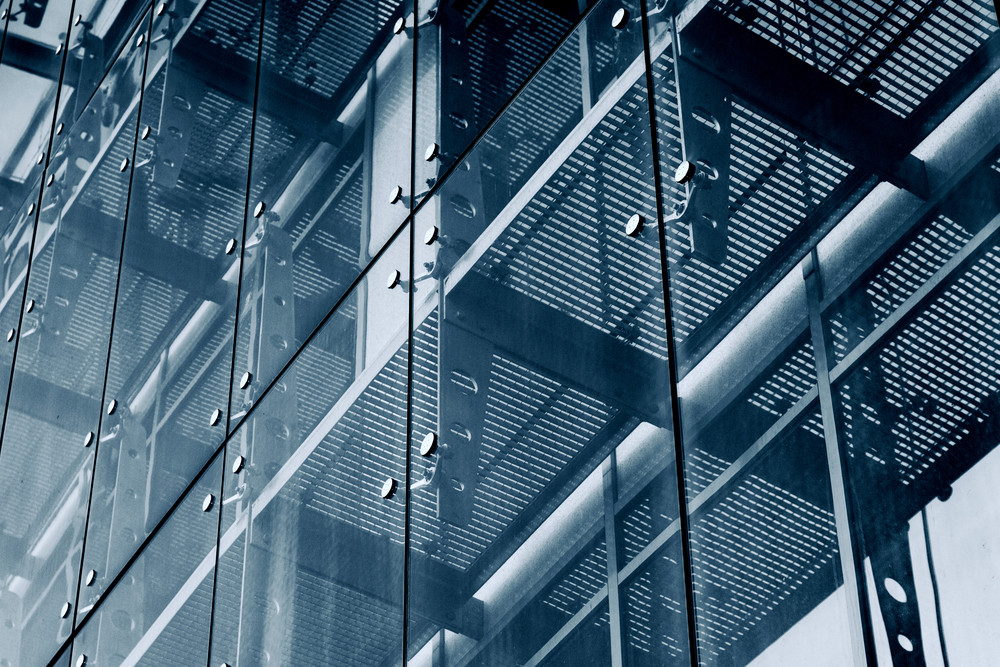

جنس مولیون و ترنزوم معمولا چیست؟

رایج ترین متریال برای ساخت مولیون و ترنزوم، آلومینیوم اکسترود شده است. دلیل این انتخاب، وزن پایین، قابلیت شکل پذیری مناسب، مقاومت در برابر خوردگی و امکان تولید مقاطع متنوع است. آلومینیوم همچنین امکان اجرای نماهای مدرن را با دقت بالا فراهم می کند.

در برخی پروژه های خاص ممکن است از فولاد یا ترکیب فولاد و آلومینیوم استفاده شود؛ به ویژه زمانی که دهانه ها بزرگ هستند یا نیاز به مقاومت بیشتر وجود دارد. با این حال، در اکثر پروژه های متداول، آلومینیوم به دلیل مزایای اجرایی و نگهداری، انتخاب اصلی است.

در طراحی مولیون و ترنزوم کرتین وال علاوه بر جنس، نوع پوشش سطحی نیز اهمیت دارد. پوشش آنادایز یا رنگ پودری الکترواستاتیک می تواند دوام ظاهری و مقاومت قطعات را در برابر شرایط محیطی افزایش دهد. انتخاب پوشش مناسب در مناطق مرطوب، صنعتی یا ساحلی اهمیت بیشتری پیدا می کند.

تاثیر مولیون و ترنزوم بر ظاهر نما

مولیون و ترنزوم فقط اجزای سازه ای نیستند، بلکه بر خوانش بصری نما نیز تاثیر زیادی دارند. فاصله خطوط عمودی و افقی، عرض دید پروفیل ها، عمق مقاطع و نحوه اتصال پنل ها می توانند ظاهر نما را کاملا تغییر دهند. در واقع، زبان بصری بسیاری از نماهای مدرن بر پایه همین شبکه منظم یا طراحی شده شکل می گیرد.

اگر طراح بخواهد نما کشیده تر و مرتفع تر به نظر برسد، ممکن است بر خطوط عمودی تاکید بیشتری ایجاد کند و مولیون ها را برجسته تر نشان دهد. اگر هدف ایجاد تعادل افقی یا هماهنگی با طبقات ساختمان باشد، جانمایی و طراحی ترنزوم ها اهمیت بیشتری پیدا می کند.

به همین دلیل، در انتخاب مولیون و ترنزوم کرتین وال باید همزمان به دو موضوع توجه شود: عملکرد فنی و جلوه معماری. یک نمای موفق نمایی است که این دو جنبه را به صورت همزمان تامین کند.

مولیون و ترنزوم در آب بندی کرتین وال چه نقشی دارند؟

یکی از مهم ترین وظایف کرتین وال، جلوگیری از نفوذ آب باران و رطوبت به داخل ساختمان است. مولیون و ترنزوم در کنار گسکت ها، درپوش ها، نوارهای آب بند و کانال های تخلیه آب، نقش اساسی در این فرایند دارند. طراحی درست این اجزا باعث می شود آب احتمالی به مسیرهای کنترل شده هدایت و از سیستم خارج شود.

در بسیاری از سیستم ها، مقاطع مولیون و ترنزوم به گونه ای طراحی می شوند که دارای حفره ها و مسیرهای داخلی برای مدیریت آب باشند. این موضوع به ویژه در مناطق بارانی یا نماهای در معرض باد شدید اهمیت زیادی دارد. اگر جزئیات آب بندی به درستی اجرا نشود، حتی یک نمای زیبا و مقاوم نیز می تواند دچار نشتی شود.

در موضوع مولیون و ترنزوم کرتین وال باید توجه داشت که آب بندی فقط وابسته به درزگیرهای سطحی نیست. فرم مقطع، شیب بندی جزئی، نحوه همپوشانی قطعات و کیفیت اتصالات همگی در عملکرد نهایی تاثیر دارند.

عوامل موثر بر انتخاب ابعاد مولیون و ترنزوم

ابعاد این اعضا را نمی توان به صورت سلیقه ای انتخاب کرد. ارتفاع ساختمان، فشار باد منطقه، فاصله بین تکیه گاه ها، وزن شیشه یا پنل، نوع سیستم نما و میزان خیز مجاز از مهم ترین عوامل تعیین کننده هستند. هرچه بار بیشتر باشد یا دهانه بزرگ تر شود، نیاز به مقاطع قوی تر و عمیق تر افزایش پیدا می کند.

از طرف دیگر، محدودیت های معماری نیز بر انتخاب ابعاد اثر دارند. در بسیاری از پروژه ها طراح تمایل دارد عرض دید پروفیل ها کم باشد تا سطح شیشه بیشتری دیده شود. این خواسته باید با الزامات سازه ای متعادل شود. گاهی لازم است با تغییر عمق مقطع یا تقویت داخلی، هم مقاومت لازم تامین شود و هم ظاهر نما حفظ گردد.

در طراحی مولیون و ترنزوم کرتین وال انجام محاسبات دقیق مهندسی ضروری است. انتخاب مقطع صرفا بر اساس تجربه پروژه های قبلی، بدون بررسی شرایط واقعی ساختمان، می تواند خطرساز باشد.

اشتباهات رایج در طراحی و اجرای مولیون و ترنزوم

یکی از اشتباهات رایج، انتخاب مقاطع ضعیف تر از حد نیاز برای کاهش هزینه است. این کار ممکن است در کوتاه مدت صرفه جویی به نظر برسد، اما در بلندمدت باعث خیز بیش از حد، لرزش، مشکلات آب بندی و کاهش ایمنی نما می شود.

اشتباه دیگر، بی توجهی به حرکات حرارتی و تغییر شکل سازه است. اگر در طراحی اتصالات و جزئیات نصب، امکان حرکت کنترل شده در نظر گرفته نشود، تنش های اضافی به سیستم وارد می شود و ممکن است باعث باز شدن درزها یا آسیب به شیشه ها شود.

همچنین در اجرای مولیون و ترنزوم کرتین وال عدم دقت در شاقول بودن، تراز بودن، همراستایی و کیفیت اتصالات می تواند کل شبکه نما را دچار مشکل کند. حتی خطای کوچک در ابتدای نصب ممکن است در ادامه کار به اختلاف های بزرگ و ناهماهنگی ظاهری منجر شود.

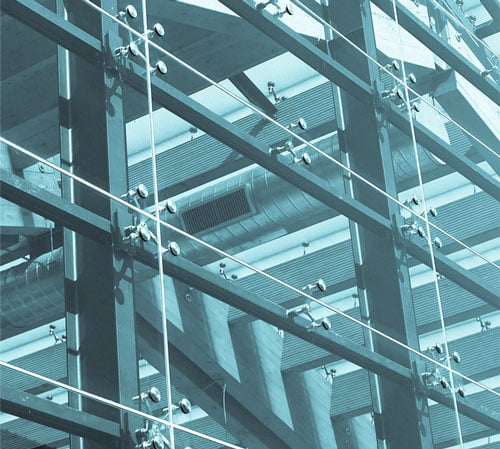

آیا مولیون و ترنزوم در همه سیستم های کرتین وال یکسان هستند؟

خیر. اگرچه مفهوم کلی این دو عضو در بیشتر سیستم ها ثابت است، اما شکل مقاطع، نحوه اتصال، جزئیات آب بندی و شیوه نصب آنها می تواند بسته به نوع سیستم متفاوت باشد. برای مثال، در کرتین وال فیس کپ، خطوط پروفیل از بیرون قابل مشاهده هستند، اما در سیستم های فریم لس یا نیمه فریم لس ظاهر بیرونی متفاوت خواهد بود.

همچنین در سیستم های یونیتایز، بخشی از مونتاژ در کارخانه انجام می شود و نحوه طراحی و اتصال اعضا با سیستم های استیک تفاوت دارد. بنابراین، آشنایی با مفهوم مولیون و ترنزوم کرتین وال باید همراه با شناخت نوع سیستم اجرایی باشد.

هر شرکت یا برند تولیدکننده نیز ممکن است جزئیات اختصاصی خود را برای پروفیل ها و اتصالات داشته باشد. به همین دلیل، استفاده از دیتیل های تایید شده و دستورالعمل های همان سیستم بسیار مهم است.

جمع بندی

مولیون و ترنزوم دو جزء اصلی و جدایی ناپذیر در ساختار کرتین وال هستند. مولیون به عنوان عضو عمودی و ترنزوم به عنوان عضو افقی، با همکاری یکدیگر شبکه نگهدارنده نما را تشکیل می دهند و نقش مهمی در تحمل بار، تثبیت پنل ها، آب بندی و شکل دهی به ظاهر نمای ساختمان دارند.

شناخت دقیق مولیون و ترنزوم کرتین وال برای طراحان، مجریان، ناظران و کارفرمایان اهمیت زیادی دارد، زیرا کیفیت و عملکرد نمای شیشه ای تا حد زیادی به طراحی صحیح این اجزا وابسته است. انتخاب مناسب مقطع، جنس، ابعاد، اتصالات و جزئیات اجرایی می تواند از بسیاری از مشکلات بعدی مانند خیز، نشت آب، لرزش و افت زیبایی نما جلوگیری کند.

در نهایت، یک کرتین وال موفق تنها نمایی زیبا نیست، بلکه سیستمی مهندسی شده است که در آن مولیون و ترنزوم نقش ستون فقرات فنی و معماری نما را ایفا می کنند. هرچه این اجزا اصولی تر طراحی و اجرا شوند، دوام، ایمنی و کیفیت نهایی پروژه بیشتر خواهد بود.

سوالات متداول

مولیون در کرتین وال چیست؟

مولیون عضو عمودی اصلی در نمای کرتین وال است که بارهای وارد بر نما را دریافت و به سازه اصلی ساختمان منتقل می کند.

ترنزوم در کرتین وال چه کاربردی دارد؟

ترنزوم عضو افقی در سیستم کرتین وال است که بین مولیون ها قرار می گیرد و برای تقسیم بندی نما و نگهداری پنل ها استفاده می شود.

تفاوت مولیون و ترنزوم کرتین وال چیست؟

مولیون به صورت عمودی اجرا می شود و نقش اصلی تری در انتقال بار دارد، در حالی که ترنزوم به صورت افقی قرار می گیرد و بیشتر در تثبیت پنل ها و تکمیل شبکه نما موثر است.

آیا جنس مولیون و ترنزوم همیشه آلومینیوم است؟

در بیشتر پروژه ها از آلومینیوم استفاده می شود، اما در برخی شرایط خاص ممکن است فولاد یا ترکیب فلزات دیگر نیز به کار رود.

آیا مولیون و ترنزوم روی آب بندی نما هم تاثیر دارند؟

بله، طراحی و اجرای صحیح این اجزا در کنار گسکت ها و درزگیرها نقش مهمی در جلوگیری از نفوذ آب و رطوبت به داخل ساختمان دارد.

انتخاب ابعاد مولیون و ترنزوم بر چه اساسی انجام می شود؟

ابعاد این اجزا بر اساس ارتفاع ساختمان، بار باد، وزن شیشه، فاصله دهانه ها، نوع سیستم نما و محاسبات مهندسی تعیین می شود.
