روش تست گاز آرگون شیشه دو جداره

شیشه دو جداره یکی از مهم ترین اجزای پنجره های عایق محسوب می شود و عملکرد آن تاثیر مستقیمی بر میزان اتلاف انرژی، انتقال حرارت، آسایش حرارتی و حتی احتمال تشکیل بخار روی سطح شیشه دارد. در ساختار این محصول، دو لایه شیشه با استفاده از یک فاصله دهنده از یکدیگر جدا می شوند و فضای بین آنها با هوا یا یک گاز عایق مانند آرگون پر می شود. با وجود این، تشخیص وجود گاز و بررسی مقدار باقی مانده آن بدون تجهیزات مناسب کار ساده ای نیست.

بررسی گاز آرگون شیشه دو جداره زمانی اهمیت پیدا می کند که مالک ساختمان درباره کیفیت شیشه، صحت اطلاعات تولید کننده یا افت عملکرد حرارتی پنجره تردید داشته باشد. ممکن است شیشه در زمان تولید با آرگون پر شده باشد، اما به علت آب بندی نامناسب، آسیب دیدن مواد درزگیر یا فرسودگی تدریجی، بخشی از گاز در طول زمان از محفظه خارج شود. همچنین احتمال دارد فضای بین دو جداره از ابتدا به شکل کامل و استاندارد با گاز پر نشده باشد.

برای تشخیص دقیق این موضوع نمی توان فقط به ظاهر شیشه یا احساس سردی و گرمی آن اعتماد کرد. بعضی روش ها صرفا نشانه های غیر مستقیم ارائه می دهند و بعضی دیگر می توانند غلظت واقعی گاز موجود در محفظه را اندازه گیری کنند. در این مقاله روش های تست آرگون، تجهیزات مورد استفاده، اعتبار هر روش و نکات مهم هنگام ارزیابی شیشه دو جداره را به صورت تخصصی بررسی می کنیم.

بیشتر بخوانید: نحوه نخ انداختن توری پلیسه پنجره

گاز آرگون در شیشه دو جداره چه نقشی دارد؟

آرگون گازی بی رنگ، بی بو، غیر سمی و غیر قابل اشتعال است که به صورت طبیعی در جو زمین وجود دارد. این گاز واکنش پذیری بسیار کمی دارد و به دلیل ویژگی های حرارتی خود، برای پر کردن فضای بین لایه های شیشه عایق مناسب است. رسانایی حرارتی آرگون از هوای معمولی کمتر است و به همین دلیل می تواند انتقال گرما را در فضای میانی شیشه کاهش دهد.

وقتی فضای بین دو شیشه فقط با هوا پر شده باشد، انتقال حرارت از طریق جریان های همرفتی و هدایت حرارتی انجام می شود. جایگزین کردن بخش قابل توجهی از این هوا با آرگون، سرعت تبادل گرما را کاهش می دهد. نتیجه این فرایند، بهبود عملکرد حرارتی مجموعه شیشه و کاهش اتلاف انرژی در فصل های سرد و گرم است.

البته وجود گاز آرگون شیشه دو جداره به تنهایی برای ایجاد یک پنجره عایق کافی نیست. ضخامت شیشه ها، فاصله میان جداره ها، نوع فاصله دهنده، پوشش کم گسیل، کیفیت پروفیل، سلامت نوارهای درزگیر و اجرای صحیح پنجره نیز بر عملکرد نهایی اثر می گذارند. آرگون یکی از اجزای سیستم عایق است و نباید آن را جایگزین کیفیت مناسب سایر اجزا دانست.

بیشتر بخوانید: مولیون و ترنزوم کرتین وال چیست

چرا تست آرگون شیشه اهمیت دارد؟

یکی از دلایل اصلی انجام تست، اطمینان از کیفیت محصول خریداری شده است. بعضی از تولید کنندگان در مشخصات فنی محصول به استفاده از آرگون اشاره می کنند، اما مصرف کننده بدون آزمایش تخصصی نمی تواند مقدار واقعی آن را تشخیص دهد. وجود شیر تزریق، سوراخ روی فاصله دهنده یا برچسب مشخصات نیز فقط می تواند نشانه ای از فرایند تولید باشد و به تنهایی وجود غلظت مناسب را ثابت نمی کند.

دلیل دیگر تست، بررسی سلامت آب بندی شیشه پس از گذشت زمان است. واحد شیشه عایق باید به گونه ای ساخته شود که خروج گاز و ورود رطوبت به حداقل برسد. اگر مواد درزگیر پیرامونی کیفیت مناسبی نداشته باشند یا لبه شیشه در زمان حمل، نصب یا بهره برداری آسیب ببیند، احتمال نشت تدریجی افزایش پیدا می کند.

تست گاز آرگون شیشه دو جداره برای پروژه های بزرگ ساختمانی، ساختمان های کم مصرف، فضاهای دارای سیستم تهویه حساس و پروژه هایی که مشخصات فنی دقیق دارند، اهمیت بیشتری دارد. در چنین پروژه هایی، اختلاف میان عملکرد واقعی و مشخصات اعلام شده می تواند مصرف انرژی و هزینه بهره برداری ساختمان را تحت تاثیر قرار دهد.

آیا وجود آرگون با چشم قابل تشخیص است؟

آرگون گازی کاملا بی رنگ و بی بو است. بنابراین با مشاهده مستقیم شیشه نمی توان وجود یا نبود آن را مشخص کرد. شفافیت شیشه، رنگ سطح، صدای ضربه یا ظاهر فاصله دهنده هیچ کدام معیار قطعی برای تشخیص این گاز نیستند. حتی بخار نکردن شیشه نیز به تنهایی نمی تواند وجود آرگون را اثبات کند.

بعضی افراد تصور می کنند مشاهده سوراخ تزریق روی اسپیسر نشان دهنده پر بودن محفظه است. این سوراخ یا دریچه فقط نشان می دهد که امکان تزریق گاز در فرایند تولید وجود داشته است. ممکن است تزریق به طور ناقص انجام شده باشد یا بخشی از گاز پس از تولید خارج شده باشد. به همین دلیل، نشانه های ظاهری نباید جایگزین اندازه گیری فنی شوند.

تشخیص دقیق گاز آرگون شیشه دو جداره نیازمند دستگاه مخصوص سنجش گاز است. روش های دیگری مانند استفاده از دوربین حرارتی یا مقایسه دمای سطح می توانند اطلاعات کمکی ارائه دهند، اما معمولا غلظت گاز را به طور مستقیم مشخص نمی کنند.

معتبرترین روش تست با دستگاه آنالایزر آرگون

معتبرترین روش غیر مخرب برای بررسی آرگون، استفاده از دستگاه آنالایزر مخصوص شیشه عایق است. این دستگاه برای تشخیص و برآورد غلظت گاز موجود در فضای بین جداره ها طراحی شده است. بسته به فناوری و مدل دستگاه، اندازه گیری می تواند بدون ایجاد سوراخ در شیشه انجام شود.

در برخی دستگاه های غیر مخرب، حسگر در مقابل سطح شیشه قرار می گیرد و با استفاده از یک تحریک کنترل شده، ویژگی های گاز درون محفظه را تحلیل می کند. دستگاه پس از پردازش داده ها، درصد تقریبی آرگون را روی نمایشگر نشان می دهد. این روش برای کنترل کیفیت در خط تولید، تحویل پروژه و بررسی شیشه نصب شده کاربرد دارد.

برای کسب نتیجه دقیق، اپراتور باید دستورالعمل سازنده دستگاه را رعایت کند. محل قرار گرفتن حسگر، تمیزی سطح، ضخامت شیشه، نوع پوشش، ساختار شیشه لمینت و حتی وجود بعضی پوشش های فلزی می تواند بر امکان اندازه گیری یا دقت نتیجه اثر بگذارد. به همین علت، تست باید توسط فرد آشنا با محدودیت های دستگاه انجام شود.

مراحل تست غیر مخرب گاز آرگون

پیش از شروع آزمایش، سطح شیشه باید تمیز، خشک و فاقد گرد و غبار یا چربی باشد. سپس مشخصات واحد شیشه شامل تعداد جداره ها، ضخامت تقریبی، نوع شیشه و وجود پوشش های خاص بررسی می شود. این اطلاعات به اپراتور کمک می کند تنظیمات مناسب دستگاه را انتخاب کند.

حسگر دستگاه روی نقطه تعیین شده از سطح قرار می گیرد. در بعضی تجهیزات، لازم است حسگر در نزدیکی مرکز شیشه قرار بگیرد و در بعضی مدل ها موقعیت دیگری توصیه می شود. پس از فعال کردن دستگاه، اندازه گیری در مدت کوتاهی انجام شده و مقدار تخمینی غلظت گاز نمایش داده می شود.

برای افزایش اعتبار نتیجه بهتر است تست گاز آرگون شیشه دو جداره فقط در یک نقطه و یک مرتبه انجام نشود. چند بار اندازه گیری در نقاط مجاز و مقایسه نتایج، احتمال خطا را کاهش می دهد. اگر اختلاف زیادی میان اعداد مشاهده شود، وضعیت دستگاه، کالیبراسیون، نوع پوشش شیشه و روش قرارگیری حسگر باید دوباره بررسی شود.

تست آرگون با روش نمونه برداری

روش دیگر، نمونه برداری مستقیم از گاز داخل محفظه است. در این روش با استفاده از تجهیزات مناسب، مقدار بسیار کمی از گاز فضای میانی استخراج و توسط دستگاه تحلیل می شود. چون نمونه مستقیما از فضای بین جداره ها برداشته می شود، امکان اندازه گیری ترکیب گاز فراهم خواهد بود.

با این حال، نمونه برداری مستقیم یک روش مداخله ای یا مخرب محسوب می شود. ایجاد منفذ در آب بندی شیشه می تواند ساختار عایق را تحت تاثیر قرار دهد و پس از آزمایش نیز محل نمونه برداری باید به شکل اصولی مسدود شود. اگر این کار بدون تجهیزات و مهارت کافی انجام شود، احتمال نفوذ رطوبت و کاهش عمر شیشه وجود دارد.

به همین دلیل، نمونه برداری برای بررسی های آزمایشگاهی، کنترل کیفیت تخصصی یا شرایطی مناسب است که روش غیر مخرب پاسخ قابل اعتماد ارائه نمی دهد. انجام این آزمایش در محل ساختمان بدون ضرورت فنی توصیه نمی شود.

آیا دوربین حرارتی وجود آرگون را مشخص می کند؟

دوربین حرارتی می تواند اختلاف دمای سطح شیشه و الگوهای انتقال حرارت را نمایش دهد. اگر شرایط محیطی مناسب باشد، شیشه دارای عایق بندی بهتر ممکن است الگوی حرارتی متفاوتی نسبت به یک واحد ضعیف نشان دهد. این روش برای یافتن نقاط دارای نشت هوا، ضعف نصب یا پل حرارتی بسیار کاربردی است.

با این حال، تصویر حرارتی به تنهایی وجود یا غلظت آرگون را ثابت نمی کند. تفاوت مشاهده شده ممکن است به نوع شیشه، پوشش کم گسیل، فاصله میان جداره ها، دمای داخل و خارج، تابش خورشید یا کیفیت نصب مربوط باشد. در نتیجه دوربین حرارتی یک روش تشخیص مستقیم آرگون نیست.

از تصویربرداری حرارتی می توان به عنوان آزمایش مکمل استفاده کرد. برای مثال، اگر دستگاه سنجش گاز کاهش غلظت را نشان دهد و دوربین حرارتی نیز افت عملکرد در همان واحد را ثبت کند، ارزیابی جامع تری از وضعیت شیشه به دست می آید.

تست با شعله فندک چه چیزی را نشان می دهد؟

یکی از آزمایش های رایج و ساده، قرار دادن شعله فندک یا چراغ قوه در مقابل شیشه و شمارش بازتاب ها است. تعداد بازتاب ها می تواند در تشخیص تعداد سطوح شیشه و در برخی موارد شناسایی تقریبی پوشش کم گسیل کمک کننده باشد. تغییر رنگ یکی از بازتاب ها ممکن است نشانه وجود یک پوشش خاص روی سطح شیشه باشد.

اما این آزمایش هیچ اطلاعات معتبری درباره گاز آرگون شیشه دو جداره ارائه نمی دهد. آرگون بی رنگ است و وجود آن باعث ایجاد بازتاب قابل تشخیص با چشم نمی شود. بنابراین نتیجه گیری درباره پر بودن محفظه بر اساس رنگ یا تعداد انعکاس شعله، از نظر فنی صحیح نیست.

تست فندک ممکن است برای بررسی اولیه تعداد جداره ها مفید باشد، اما استفاده نادرست از آن می تواند نتیجه گمراه کننده ایجاد کند. نزدیک کردن بیش از حد شعله نیز ممکن است به برخی قطعات اطراف شیشه یا نوارهای درزگیر آسیب بزند. برای سنجش آرگون باید از ابزار تخصصی استفاده شود.

آیا می توان آرگون را از روی صدای شیشه تشخیص داد؟

ضربه زدن به شیشه و مقایسه صدای آن یکی دیگر از روش های غیر علمی است که گاهی پیشنهاد می شود. صدای شیشه بیشتر تحت تاثیر ضخامت، ابعاد، نوع نصب، فاصله میان جداره ها، ساختار لمینت و شرایط قاب قرار می گیرد. تفاوت میان چگالی هوا و آرگون به شکلی نیست که مصرف کننده بتواند با گوش دادن، غلظت گاز را تشخیص دهد.

همچنین وارد کردن ضربه به شیشه ممکن است خطر شکستگی یا آسیب به آب بندی لبه را افزایش دهد. حتی اگر صدای دو واحد شیشه متفاوت باشد، نمی توان این تفاوت را مستقیما به وجود یا نبود آرگون نسبت داد. این روش اعتبار فنی ندارد و نباید مبنای پذیرش یا رد کیفیت محصول قرار گیرد.

چه عواملی بر دقت تست اثر می گذارند؟

کالیبراسیون دستگاه نخستین عامل موثر بر دقت اندازه گیری است. آنالایزر باید مطابق برنامه توصیه شده توسط سازنده بررسی و کالیبره شود. استفاده از دستگاهی که مدت زیادی کنترل نشده است، ممکن است اعداد نادرست یا ناپایدار تولید کند.

نوع شیشه و پوشش سطحی نیز اهمیت دارد. شیشه های لمینت، سه جداره، ضخیم یا دارای پوشش های فلزی ممکن است برای بعضی دستگاه ها محدودیت ایجاد کنند. اپراتور باید پیش از آزمایش مطمئن شود که تجهیزات برای ساختار مورد نظر مناسب هستند و تنظیمات صحیح انتخاب شده است.

دمای محیط، تمیزی سطح، نحوه قرارگیری حسگر و تکرار اندازه گیری نیز بر نتیجه تست گاز آرگون شیشه دو جداره تاثیر دارند. به همین دلیل، ثبت شرایط آزمایش و مشخصات هر واحد شیشه در پروژه های حرفه ای ضروری است. یک عدد منفرد بدون اطلاعات مربوط به نحوه تست، برای قضاوت نهایی کافی نیست.

چه مقدار آرگون در شیشه دو جداره مناسب است؟

مقدار مناسب گاز باید بر اساس استاندارد تولید، طراحی واحد شیشه، مشخصات فنی پروژه و ادعای سازنده ارزیابی شود. در محصولات با کیفیت، هدف این است که بخش عمده فضای میانی با آرگون پر شود و مقدار هوای باقی مانده تا حد امکان کاهش پیدا کند. با این حال، عدد قابل قبول ممکن است با توجه به استاندارد مرجع و زمان انجام آزمون متفاوت باشد.

در بسیاری از خطوط تولید حرفه ای، غلظت اولیه بالایی برای آرگون در نظر گرفته می شود تا عملکرد حرارتی مطلوب حاصل شود و کاهش طبیعی و بسیار تدریجی گاز در طول عمر محصول نیز در محاسبات لحاظ شود. پایین بودن قابل توجه مقدار اندازه گیری شده در یک شیشه جدید می تواند نشانه تزریق ناقص یا وجود ضعف در آب بندی باشد.

برای قضاوت درباره نتیجه، نباید یک عدد عمومی را بدون توجه به اسناد پروژه به همه محصولات تعمیم داد. بهتر است مقدار ثبت شده با مشخصات اعلامی تولید کننده، زمان تولید، استاندارد مورد توافق و خطای اندازه گیری دستگاه مقایسه شود.

دلایل کاهش آرگون در شیشه دو جداره

آب بندی ضعیف لبه ها یکی از مهم ترین دلایل خروج گاز است. در ساختار استاندارد، معمولا از سامانه آب بندی چند مرحله ای برای تثبیت فاصله دهنده، جلوگیری از نفوذ بخار آب و محدود کردن نشت گاز استفاده می شود. ضعف در انتخاب یا اجرای مواد درزگیر می تواند سرعت خروج آرگون را افزایش دهد.

آسیب دیدن لبه شیشه در حمل و نقل، نصب نامناسب، تماس مواد ناسازگار با درزگیر و حرکت بیش از حد قاب نیز می تواند آب بندی را تحت تاثیر قرار دهد. به همین دلیل، کیفیت تولید تنها عامل تعیین کننده نیست و شیوه حمل، انبارداری و نصب نیز باید کنترل شود.

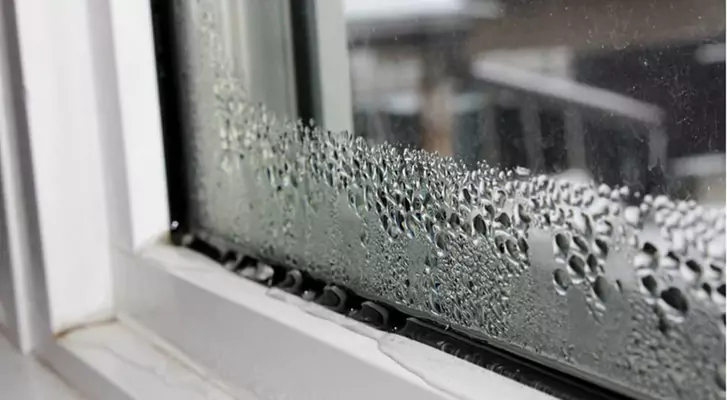

مشاهده بخار یا رطوبت بین دو جداره معمولا نشانه مهم تری از خرابی آب بندی است. وقتی بخار در فضای داخلی محفظه شکل می گیرد، احتمال ورود رطوبت و کاهش کارایی ماده جاذب رطوبت وجود دارد. در این شرایط، حتی اگر مقداری آرگون باقی مانده باشد، واحد شیشه احتمالا عملکرد اولیه خود را حفظ نکرده است.

اگر آرگون شیشه کم باشد چه باید کرد؟

در صورت پایین بودن مقدار گاز، ابتدا باید صحت آزمایش تایید شود. انجام مجدد اندازه گیری با دستگاه کالیبره و بررسی چند نقطه یا چند واحد مشابه می تواند احتمال خطای دستگاه یا اپراتور را کاهش دهد. پس از تایید نتیجه، سلامت آب بندی و شرایط ظاهری شیشه باید بررسی شود.

تزریق مجدد گاز آرگون شیشه دو جداره بدون رفع مسیر نشت، راهکار ماندگاری نیست. اگر درزگیرها آسیب دیده باشند، گاز دوباره از محفظه خارج خواهد شد. همچنین ایجاد سوراخ برای تزریق غیر اصولی می تواند احتمال ورود رطوبت را افزایش دهد و ساختار شیشه را تضعیف کند.

در شیشه های دارای خرابی جدی آب بندی، بخار داخلی، شکستگی یا فرسودگی مواد پیرامونی، تعویض واحد شیشه عایق معمولا راهکار مطمئن تری است. تصمیم نهایی باید پس از بررسی هزینه اصلاح، عمر شیشه، وضعیت قاب و امکان اجرای استاندارد گرفته شود.

نکات مهم هنگام درخواست تست آرگون

برای انجام تست حرفه ای، بهتر است از مجری بخواهید نوع و مدل دستگاه، تاریخ کالیبراسیون و روش آزمایش را مشخص کند. نتیجه باید به صورت عددی و همراه با مشخصات واحد شیشه ثبت شود. ارائه عباراتی مانند «آرگون دارد» بدون اعلام روش و مقدار اندازه گیری شده، گزارش فنی کاملی محسوب نمی شود.

اگر تعداد پنجره ها زیاد است، می توان بر اساس برنامه کنترل کیفیت از چند واحد نمونه برداری کرد. نمونه ها باید از بخش های مختلف پروژه و شرایط متفاوت انتخاب شوند تا نتیجه فقط مربوط به یک پنجره خاص نباشد. در صورت مشاهده اختلاف غیر عادی، دامنه بررسی باید افزایش پیدا کند.

همچنین بهتر است تست در حضور نماینده تولید کننده، مجری یا ناظر پروژه انجام شود. مستند کردن شماره پنجره، محل نصب، تاریخ آزمایش و نتیجه دستگاه، امکان مقایسه و پیگیری دقیق تر را فراهم می کند.

جمع بندی

برای تشخیص وجود و مقدار آرگون نمی توان به ظاهر شیشه، تست فندک، صدای ضربه یا احساس دمای سطح اعتماد کرد. این روش ها یا اطلاعات دیگری درباره ساختار شیشه ارائه می دهند یا صرفا نشانه های غیر مستقیم هستند. مطمئن ترین راه، استفاده از آنالایزر تخصصی و غیر مخرب توسط اپراتور آموزش دیده است.

ارزیابی گاز آرگون شیشه دو جداره باید همراه با بررسی آب بندی، فاصله دهنده، درزگیرها، وضعیت بخار داخلی، نوع شیشه و کیفیت نصب انجام شود. پایین بودن غلظت گاز ممکن است ناشی از تزریق ناقص، نشت تدریجی یا آسیب دیدن ساختار شیشه باشد. در چنین شرایطی، تزریق مجدد بدون شناسایی و رفع علت اصلی، نتیجه قابل اطمینانی نخواهد داشت.

در نهایت، آرگون تنها یکی از عوامل موثر بر عملکرد شیشه عایق است. انتخاب شیشه استاندارد، تولید کنترل شده، نصب اصولی و استفاده از قاب با کیفیت در کنار یکدیگر می توانند اتلاف انرژی را کاهش دهند. تست صحیح نیز کمک می کند کیفیت واقعی محصول بر اساس داده فنی ارزیابی شود، نه بر پایه ادعا یا روش های تجربی غیر معتبر.

سوالات متداول

آیا آرگون داخل شیشه با چشم دیده می شود؟

خیر. آرگون بی رنگ و بی بو است و نمی توان وجود آن را با مشاهده مستقیم تشخیص داد. برای اندازه گیری مقدار گاز باید از دستگاه تخصصی استفاده شود.

آیا تست فندک وجود آرگون را ثابت می کند؟

خیر. تست فندک می تواند تعداد سطوح بازتاب دهنده یا وجود احتمالی برخی پوشش های شیشه را نشان دهد، اما وجود یا غلظت آرگون را مشخص نمی کند.

مطمئن ترین روش تست آرگون چیست؟

استفاده از آنالایزر غیر مخرب مخصوص شیشه عایق، یکی از مطمئن ترین روش های میدانی است. دستگاه باید کالیبره باشد و توسط اپراتور آشنا با ساختار شیشه استفاده شود.

آیا دوربین حرارتی می تواند مقدار آرگون را اندازه گیری کند؟

خیر. دوربین حرارتی فقط الگوی دمایی و نقاط احتمالی ضعف عایق بندی را نشان می دهد. این ابزار نمی تواند غلظت آرگون داخل محفظه را به صورت مستقیم اندازه گیری کند.

بخار بین دو شیشه چه معنایی دارد؟

بخار یا رطوبت میان جداره ها معمولا نشانه ضعف آب بندی یا اشباع شدن ماده جاذب رطوبت است. در این وضعیت باید سلامت کامل واحد شیشه بررسی شود.

آیا امکان تزریق مجدد آرگون وجود دارد؟

از نظر فنی ممکن است در برخی شرایط امکان تزریق مجدد وجود داشته باشد، اما ابتدا باید علت کاهش گاز و سلامت آب بندی مشخص شود. تزریق بدون رفع نشتی، راهکار ماندگاری نیست.

آیا کاهش آرگون باعث شکستن شیشه می شود؟

معمولا کاهش آرگون به تنهایی باعث شکست شیشه نمی شود، اما می تواند عملکرد حرارتی واحد را کاهش دهد. شکستگی بیشتر به تنش حرارتی، ضربه، نصب نامناسب یا ایرادهای ساختاری مربوط است.

آیا همه شیشه های دو جداره آرگون دارند؟

خیر. بعضی واحدهای شیشه عایق فقط با هوای خشک پر می شوند و برخی دیگر دارای آرگون یا گازهای عایق دیگر هستند. وجود آرگون باید در مشخصات فنی محصول درج و در صورت نیاز با دستگاه بررسی شود.
